吸水性試驗，這種方法能讓我們更加深入地了解混凝土的防水性，這是混凝土整體耐久性的一個關鍵因素。如果混凝土暴露于惡劣環境中，特別是在氯離子和硫酸根離子的環境中時，這一點尤其值得關注。
在這篇文章中，我們將探討什么是吸水性試驗及其局限性，并討論凱頓國際的KIM?混凝土防水外加劑系列產品如何應對吸水性挑戰。
混凝土中的吸水性是指在一定時間內混凝土吸收水分的量。吸水性試驗測量的是當混凝土試塊被浸沒在水中時，通過毛細孔洞滲透進混凝土中的水量。較低的吸水率表明混凝土具有更好的防水性能，這對于暴露在潮濕和水環境中的混凝土結構的使用壽命和可靠性至關重要。
吸水性試驗在以下標準中有具體規定：
? BS 1881-122: 2011：混凝土測試：吸水率測試法
? ASTM C 1585：水硬水泥混凝土吸水率測量的標準測試方法
吸水性試驗過程包括以下幾個步驟：
制樣：
制作混凝土圓柱體試樣，并在標準條件下濕養護28天，或根據項目要求指定的時間，以確保水泥水化程度和強度達到預期。
切片：
從養護好的圓柱體試樣中切割出一個2英寸（50毫米）的切片，并將其放置在控制環境中【122°F（50°C），80%濕度】三天，以穩定其含水量。
密封和浸沒：
在切片的外表面涂上一層環氧樹脂，以防止側面和頂部吸水，然后將其密封在容器中15天以達到水分平衡，之后將其浸入水中。
測量：
隨著時間的推移，測量試樣切片由于吸水而引起的質量變化，質量變化越小，表明防水性更好，混凝土耐久性就越高。
盡管吸水性試驗具有重要價值，但它也存在一定的局限性：
1 對反應過程的忽視：
測試未能考慮到可能影響吸水率的反應過程，如KIM?混凝土防水外加劑在混凝土內部發生的反應。這種外加劑能在混凝土內部形成防水系統，但吸水率測試無法全面反映其對混凝土吸水率的影響。
2 假設誤差：
測試假設混凝土試樣中所有的重量增加都是由于吸水引起的。然而，實際情況可能并非如此，這種假設可能導致測試結果存在一定誤差。
3 時間局限性：
浸沒時間通常較短，可能無法準確模擬長期環境條件下的情況。例如，某些混凝土外加劑在長期使用中可能逐漸發揮作用，但短期吸水率測試可能無法反映這種效果。
這些局限性可能導致結果產生偏差，尤其是在包含特定類型外加劑的混凝土中。

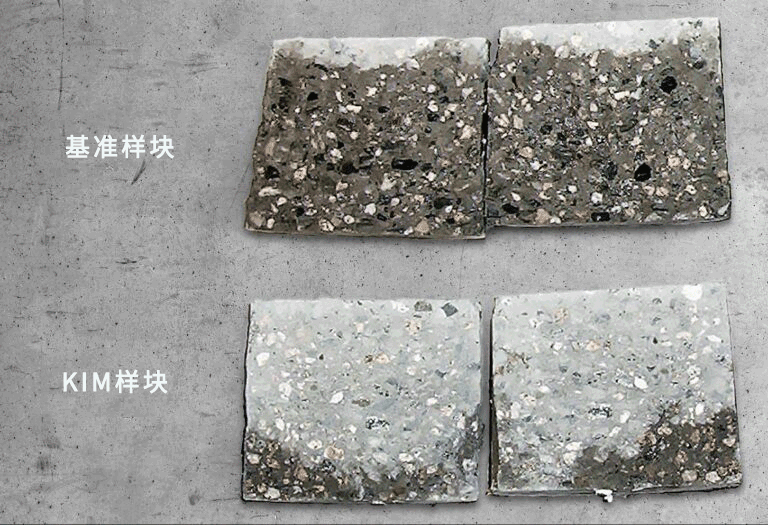

凱頓國際的KIM?混凝土防水外加劑是一種親水性結晶防水外加劑，能顯著增強混凝土的防水性能。當與水接觸時，其有效成分與水和未水化的水泥顆粒發生反應，形成不溶于水的針狀晶體，這些晶體填充混凝土內部的毛細孔洞和細微裂縫，有效阻止水分滲入。
在吸水率測試中，摻入KIM?混凝土防水外加劑的混凝土，在初期其獨特性能可能不會完全顯現出來，尤其是在早期養護階段。然而，隨著混凝土繼續養護并變得更加飽和，這些晶體結構逐漸成熟并變得堅固，從而隨著時間的推移提高混凝土的防水性能。
為了準確捕捉這種漸進性的提升效果，建議在后期（如56天或90天）進行吸水性試驗，而不是常規的28天。在測試前進行更長時間的養護可以更準確地反映混凝土的防水性能。
通過了解吸水性試驗的細微差別，并使用像KIM?這樣的創新解決方案，可以顯著提高對混凝土耐久性的評估準確性。
其他試驗，如透水性試驗和快速氯離子滲透性測試，能夠提供更多視角，可以更全面的了解混凝土對水和其它化學物質侵蝕的抵抗能力。
上一篇: 微裂縫 | 影響混凝土耐久性的潛在因素
